伊人中文字幕,亚洲中午字幕,好吊色在线视频

您現(xiàn)在的位置是: 首頁 > 新佳資訊 > 涂料施工學(xué)院

新佳資訊

涂料施工學(xué)院

【山東新佳】真石漆施工常見的五大問題及解決方案

添加時間：2015.03.29 來源：新佳涂料 瀏覽次數(shù)：

真石漆施工常見五大問題：遇水發(fā)白抗水性差、噴涂飛濺，浪費嚴重、真石漆發(fā)、真石漆變黃、漆膜過軟。對于這五大問題山東新佳給您解決方案，希望能給您幫助！！！

真石漆從原料選購、配方、生產(chǎn)到施工是一個完整的體系。質(zhì)量控制上具有高度的專業(yè)性和系統(tǒng)性，任何一個環(huán)節(jié)或細微的細節(jié)做不到位，都會直接影響到成品的裝飾效果。我們特別總結(jié)了真石漆在應(yīng)用過程中最常見的五大問題及解決方法。

一、遇水發(fā)白抗水性差

市場上一些真石漆經(jīng)過雨水沖刷和浸泡后會明顯發(fā)白，天氣晴朗后又恢復(fù)原來的狀態(tài)，這是真石漆抗水性差的直接表現(xiàn)。

原因一：乳液品質(zhì)較低

低檔或低價位乳液為了增加乳液的穩(wěn)定性，往往會加入過量的表面活性劑，這些表面活性劑會大大降低乳液本身的耐水性。

原因二：乳液用量過低

高品質(zhì)的乳液價格較高，廠家為了節(jié)約成本，只添加少量的比例乳液，從而使得真石漆干燥后漆膜疏松、不夠致密，漆膜吸水率比較大，黏結(jié)強度也相應(yīng)降低，一旦遇到長時間的陰雨天氣，雨水就會滲透到漆膜里，導(dǎo)致真石漆發(fā)白。

原因三：增稠劑過量

一些廠家在制造真石漆時，往往會加入大量的羧甲基纖維素、羥乙基纖維素等作為增稠劑，這些物質(zhì)都屬于水溶性或親水性，涂料成膜后留在圖層中，大大降低涂層的耐水性能。

解決方法：

1、選擇優(yōu)質(zhì)乳液

選用耐水性非常優(yōu)良的高分子丙烯酸聚合物作為成膜物質(zhì)，從源頭上提高真石的耐水性。

2、增加乳液比例

增加乳液的比例含量，對真石漆乳液的添加量做大量的對比試驗，確保真石漆施工后得到一個致密完整的漆膜，阻擋雨水的侵襲。

3、調(diào)整親水物質(zhì)配比

為保證產(chǎn)品的穩(wěn)定性和施工性，添加纖維素等親水物質(zhì)是必需的，關(guān)鍵是找到一個精確的平衡點，這就需要通過大量反復(fù)的試驗，研究纖維素等親水性物質(zhì)的合理配比。既保證產(chǎn)品的效果，又能將對耐水性的影響降到最低。山東新佳真石漆已通過大量的試驗找到了合理的配比和添加量，從根本上保證了產(chǎn)品的耐水性。

二、噴涂飛濺浪費嚴重

有些真石漆在進行噴涂時會掉砂，甚至?xí)奶庯w濺，嚴重時可浪費1/3左右。

原因一：碎石級配不當(dāng)

真石漆中天然碎石顆粒不能采用均勻大小的顆粒，必需采用不同大小不同的顆粒混合搭配，如果采用均勻顆粒或顆粒搭配不合理，均會造成噴涂飛濺。

原因二：施工操作不當(dāng)

可能是噴槍口徑太大、噴槍壓力選擇不當(dāng)?shù)纫蛩匾矔斐娠w濺。

原因三：涂料稠度不當(dāng)

涂料稠度調(diào)制不當(dāng)也會造成噴涂時掉砂和飛濺，嚴重浪費材料。

解決方法：

1、調(diào)整碎石級配

山東新佳真石漆通過大量的研究發(fā)現(xiàn)，過多使用粒徑小的天然碎石會使漆膜表面質(zhì)感偏低;過度使用粒徑大的碎石，則容易造成飛濺和掉砂，只有按一定級數(shù)配比，才能達到均勻統(tǒng)一。山東新佳真石漆現(xiàn)已成功掌握了碎石的級配原理，有效改善了施工飛濺浪費的同時，更保證了漆膜的質(zhì)感和美觀。

2、調(diào)整施工操作

如果是噴槍原因，則需要調(diào)整噴槍口徑和壓力。

3、調(diào)整涂料稠度

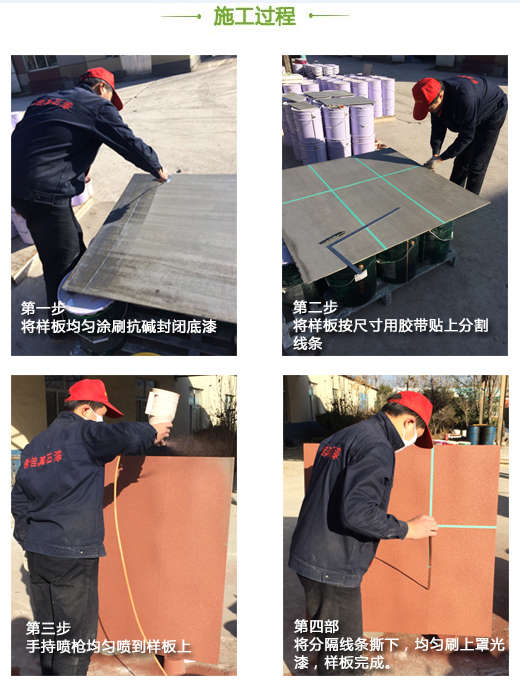

如果是涂料稠度造成原因，則需要調(diào)整稠度。
